FA500

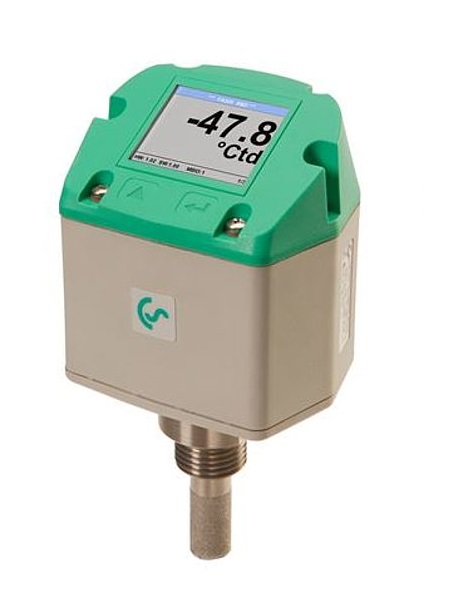

FA 500 - 带集成显示和报警继电器的露点传感器

露点传感器FA 500从-80到20°Ctd，用于：
• 压缩空气站（冷干机和吸干机）
• 塑料造粒干燥机
• 医用气体
• 非腐蚀性气体，如氮气

产品特点

• 新：Modbus RTU接口
• 新功能：通过改进的评估电子元件提供更高分辨率的传感器
• 新功能：现场使用便携式设备或CS服务软件进行传感器诊断
• 集成显示
• 可通过键盘报警继电器调节阈值（最大60 VDC，0.5 A）
• 压力高达350 bar（特殊版本）
• 极度的长期稳定性
• 快速响应时间
• 4 ... 20 mA模拟输出
• 2个版本：制冷干燥器和干燥剂干燥器
• 通过显示屏上的按键轻松操作
• 集成的显示屏可显示压力露点以及另外两个湿度参数。 通过箭头键可以在显示页面之间浏览。
• 集成继电器，报警阈值和迟滞时间可通过按键自由输入；4 ... 20 mA模拟量输出可以自由调节。 即分配给另一个参数，例如g/m³.
• 如果输入压缩空气装置的系统压力和参考压力（大气压力），则从测量压力露点转换为大气露点。

详细技术参数.pdf

FA500使用说明书.pdf

DP400

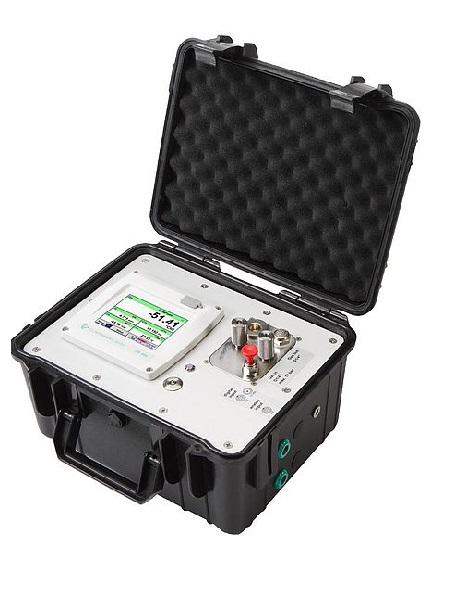

DP 400移动式 - 带压力传感器的露点测量

用于压力高达16 bar的所有湿度参数测量。
集成可充电电池的便携式露点仪专为现场使用而开发。 除了高度精确的露点传感器，该设备还包含一个精确的压力传感器，最高可达16 bar。
因此，除了露点°Ctd，温度°C和管道压力bar外，还有其他湿度参数（％RH，mg / m3，g / m3）以及压力相关测量值（g / kg ，ppm v / v，大气露点°C）。

产品特点

• 精确的露点测量到-80°Ctd
• 现场使用稳健
• 集成压力测量可达16 bar
• 带有集成干燥容器的测量室可在运输过程中保护露点传感器，并可实现快速适应时间
• 长时间稳定的湿度传感器：精确，不易结露，快速响应时间
• 可选：2个用于外部传感器的传感器输入
• 可选：集成数据记录器

详细技术参数.pdf

DP400使用说明书.pdf

DP500/510

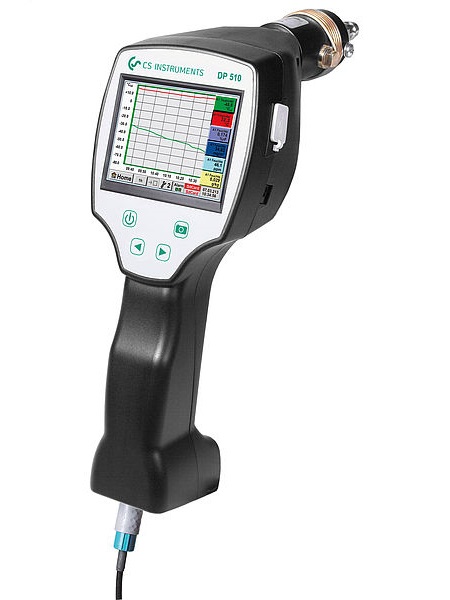

DP500/510- 带集成数据记录器的便携式露点仪

新型仪器DP 500是理想的便携式露点测量工具，测量所有类型的干燥机，最低露点温度可达到 -80°Ctd
DP 510在DP500的基础上增加一个可自由分配的传感器输入接口，可接入CS露点/流量/温度/压力/功率所有传感器或其他第三方传感器
配置了3.5”的触摸屏幕，简单易操作。独一无二的彩色测量曲线图形显示，可测量当前的露点和显示露点变化曲线，在较长时间内监控干燥机运转状态。
存储多达1亿个测量值带日期和测量点。 测得的数据可以通过U盘传送到电脑。 数据可以通过软件CS Soft Basic轻松评估。 测量数据和服务报告可以方便快捷地发布。

产品特点

• 精确的露点测量，测量范围-80°Ctd….+50°Ctd
• 快速响应时间
• 3.5" 触摸显示屏，简单易操作
• 测量值存储于集成数据记录器
• 通过USB接口读取数据
• 计算所有必要的水分参数，如g /m³，mg /m³，ppm V / V，g / kg，°Ctd
• 多达8种语言

仅限于DP510

• 独立的压力测量
• 另外的露点通过外部温度传感器
• 压缩空气消耗量测量
• 有功功率（kWh / kW）

详细技术参数.pdf

DP500/DP510使用说明书.pdf

DS400套装

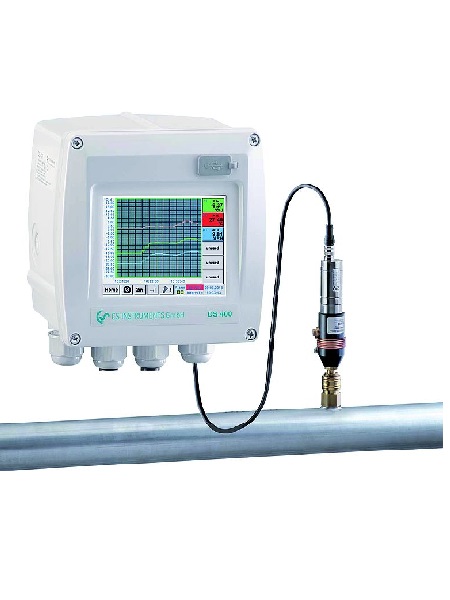

DS 400套装 - 压缩空气系统中的固定式露点测量

用于制冷或吸附干燥器的固定式露点监测。 触摸屏图形显示器可实现直观的操作并显示测量值的进度，2个报警继电器可用于监视阈值。
可以采用典型的模拟输出4 ... 20 mA或可选数字接口，如以太网和RS 485（Modbus协议）。
作为一个独立的解决方案，测量数据可以存储在选配的数据记录器中，可用USB读取，并通过软件CS Soft Basic进行评估。

产品特点

• 3.5“图形显示触摸屏 - 轻松操作
• 系统插件完备：全部电缆已经连接
• 2个报警触点（230 VAC，3 A）预报警和主报警可自由调节
• 可以为每个报警继电器设置报警延迟
• 4 ... 20 mA模拟输出
• 选件：以太网和RS 485接口（Modbus协议）
• 选项：Webserver
• 选项：集成数据记录器，记录多达1亿个测量值的露点数据
• CS Soft Basic以图形和表格形式进行评估，通过USB棒或以太网读取数据

详细技术参数.pdf

DS400露点套装使用说明书.pdf

FA510/515

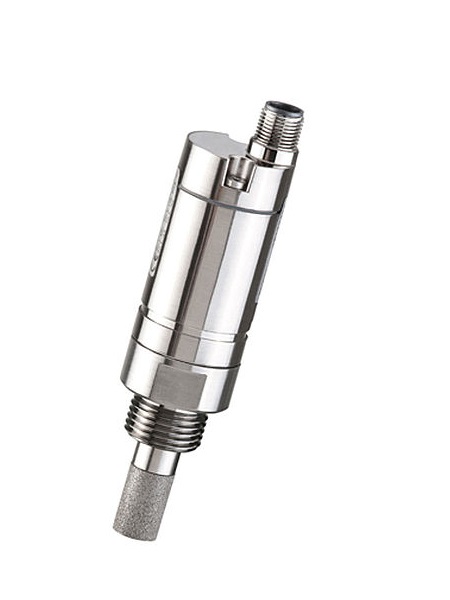

FA 510/515 - 用于干燥器/冷冻干燥机的露点传感器(量程-20 to 50°Ctd)

除了4 ... 20 mA模拟量输出之外，新一代露点传感器还具有数字RS 485接口（Modbus-RTU）。可以通过Modbus协议检索露点传感器测量和计算的所有值如露点、温度、相对湿度
FA510/515的传感器和评估电子元件再次改进，集成温度补偿。提高不同环境温度下的准确度并提高传感器信号的分辨率。
新型露点传感器长期稳定性并显示出可靠的测量值。 传感器元件对冷凝不敏感，不锈钢制成的串联烧结盖可以有效防止污染颗粒直接接触传感器元件。

产品特点

用于吸附式干燥器的露点传感器(量程-80 to 20°Ctd)

• 测量范围-80 ... 20°Ctd
• 模拟输出4 ... 20 mA
• 精确，长期稳定
• 冷凝不敏感
• 快速响应时间
• 压力范围1….50bar，特殊版本可达350bar
• 新功能：Modbus-RTU接口 • 新功能：由于改进的评估电子元件，传感器信号的分辨率更高
• 新功能：现场通过手持式仪器或CS服务软件进行传感器诊断

用于冷冻干燥机的露点传感器(量程-20 to 50°Ctd)

•测量范围-20 ... 50°Ctd
•模拟输出4 ... 20 mA
•精确，长期稳定
•冷凝不敏感
•快速响应时间
•压力范围1….50bar，特殊版本可达350bar
•新功能：Modbus-RTU接口
•新功能：由于改进的评估电子元件，传感器信号的分辨率更高
•新功能：现场通过手持式仪器或CS服务软件进行传感器诊断

详细技术参数（吸附式）.pdf

详细技术参数（冷冻式）.pdf

FA510/FA515使用说明书.pdf

DS52套装

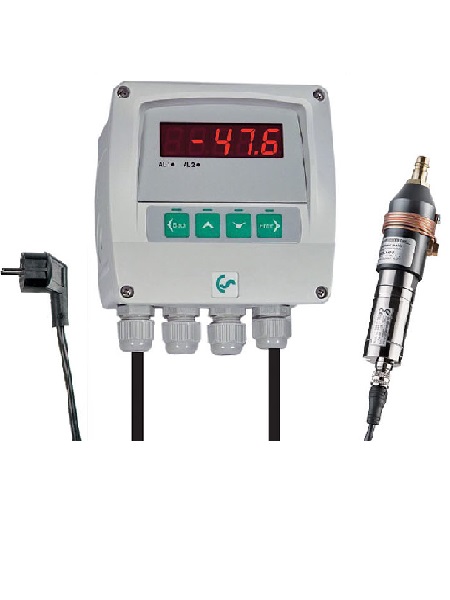

露点测量DS52套装

DS52是一款低成本，固定式的露点测量套装，主要是为测量冷干机（测量范围为-20…+50 Ctd ）/吸附式干燥机（测量范围-80 ... 20°Ctd）的露点温度。
DS52露点测量套装通过4~20mA模拟输出，并附带报警单元。
DS52露点套装搭配的FA510露点传感器非常稳定，可带压通过螺纹快速安装拆卸，也可配标准测量室，通过快速耦合插头连接。
露点设置插件已完全连接。报警值可自由调节。

产品特点

•系统插件完备，所有电缆已连接
•无需太消耗时间学习指导手册，操作简单
•2个报警连接触点（230VAC,3A），预处理和主要报警自由调节
•4...20 mA 模拟输出
•选项报警单元：蜂鸣器和持续的红灯

详细技术参数.pdf

DS52套装使用说明书.pdf

FA300

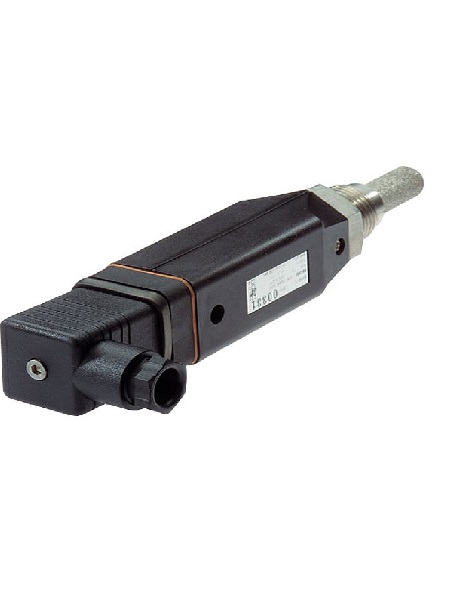

FA 300-2 Ex - 露点传感器，经ATEX认证，适用于Zone 1

测量防爆等级ZONE1区内的露点或压力露点， FA300-2防护等级是EX:I 2G Ex ia II C T4
通过对Zone 1的ATEX认证，现有的露点传感器FA300-2可以广泛的应用于各种工业行业的防爆区域。
FA 300-2 Ex只能与取得防爆区安全认证的额定电源或安全栅或电流分离元件连接使用，最大值为：
U0 = 30 V max
I0 = 100 mA max
P0 = 1 W max

产品特点

•坚固的设计
•压力最高可达300bar
•长期稳定的湿度传感器，经过多年认证
•4 ... 20 mA模拟输出，2线技术
•通过软件可调节其他参数：％RH，g /m³，mg /m³，ppm，V / V，g / kg
•CS服务软件用于数据存储和校准（无需爆炸区域批准）

详细技术参数.pdf

FA300使用说明书.pdf
